Hybridný ventilátor EcoBasic 300 (Windmaster 300 HV)
Zariadenie bolo vyvinuté pre riadené vetranie obytných a komerčných priestorov, panelových domov, výrobných a skladových hál.
Hybridný ventilátor EcoBasic 300 je ventilačná turbína využívajúca veternú a elektrickú energiu. Za bezvetria ventilátor pomocou čidla otáčok spúšťa pomocný motor, v prípade, že dostatočne fúka vietor, motor sa nezapína. Odvetranie je takto vždy zaistené.
Na rozdiel od iných výrobkov na CZ a SR trhu má niekoľkonásobne vyšší vztlak a spĺňa nové normy o povinnej výmene vzduchu v obytných domoch – tzv. garantovaný sací výkon.
Výhody oproti podobným výrobkom:
- vysoký sací výkon i pri bezvetrí
- díky ABS rámu vysoká stabilita,a přesné vývážení turbíny, odpruženie proti bočnému nárazovému vetru a tvarovej deformácií
- dvojité, zapúzdrené nerezové ložiská NSK S608Z alebo nerezové NSKSS608Z (Japan)
- vďaka použitým materiálom extrémne nízka váha, najnižšia na trhu !
- v hybridnom prevedení ECOBASIC pre široké možnosti vetrania

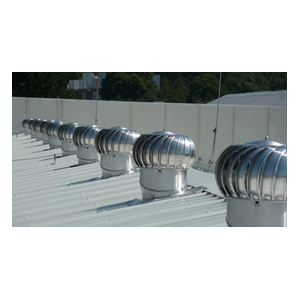

Použitie: vetranie panelových domov, výrobných a skladových priestorov, pivníc, technických priestorov, predajní, kancelárii, reštaurácii, atď.
Technické údaje

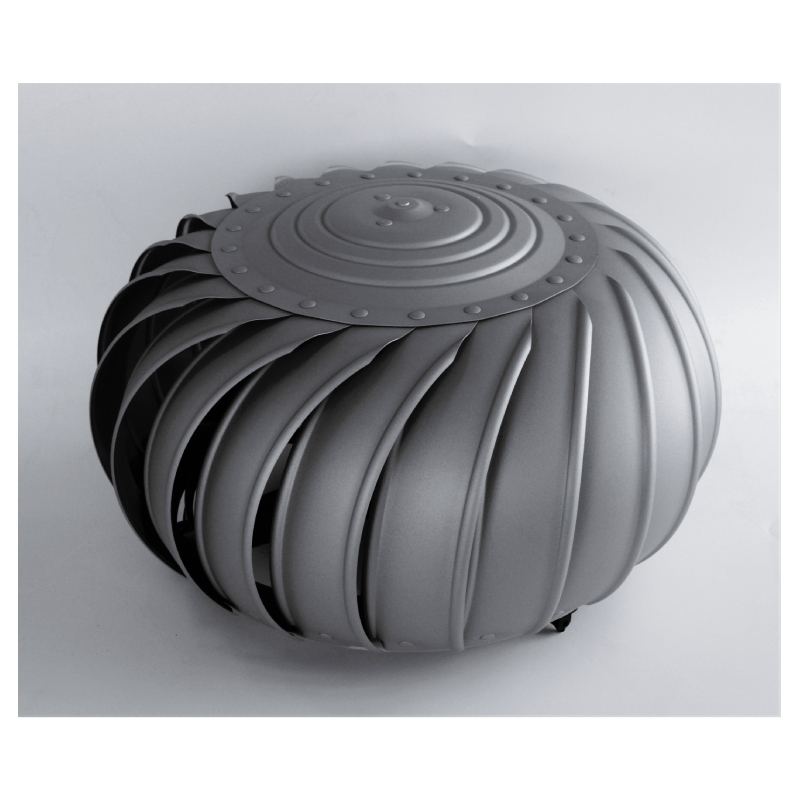

Turbína-Edmonds Windmaster 300
Výška turbíny: 263cm, šírka: 420mm, priemer hrdla :306mm
Materiál nosnej časti: ABS, systém
Váha turbíny: 1,10 kg
Fareb. prevedenie: prírodný hliník, za príplatok odtiene RAL, polomat
Maxim. rýchlosť vetra hlavice: 205,2 km/hod.
Tubus a základňa
výška tubusu: 395mm (základná), priemer : 306mm(vonkajší)
základňa: 500 x 500mm
-materiál: zinkový plech 0,7mm
-farebné prevedenie: pozink, za príplatok odtiene RAL, polomat
EC motor
EC motor: Hi-Tech, elektronická komutácia
napájacie napätie: 220V
frekvencia siete: 50-60Hz
elektrické krytie: IP 54
materiál motora: kompozit vystužený skleným vláknom
priemer vrtule: 256mm
materiál vrtule: kompozit vystužený skleným vláknom
príkon motora/prúdový odber: 29W/0,13A
otáčky motora: 2200ot./min.
rozsah otáčok motora: 500-2200
regulácia otáčok: trojstupňová, možnosť naprogramovať, vč.polohy vrtule
nosná časť motora: galvanicky zinkovaný oceľový plech 2mm
pripojenie napájania: voliteľné-priechodka alebo inštalačná krabica
Parametre systému
sací výkon turbíny bez motora(negarantované sanie): 557m3/6km/hod.(priemerná hodnota)
sací výkon turbíny s motorom(minimálne garantované sanie): min.1250m3/hod.
Podtlak systém s motorickým chodom: 80Pa
regulácia chodu systému: čidlá (termostat, hygrostat, čidlo CO2)

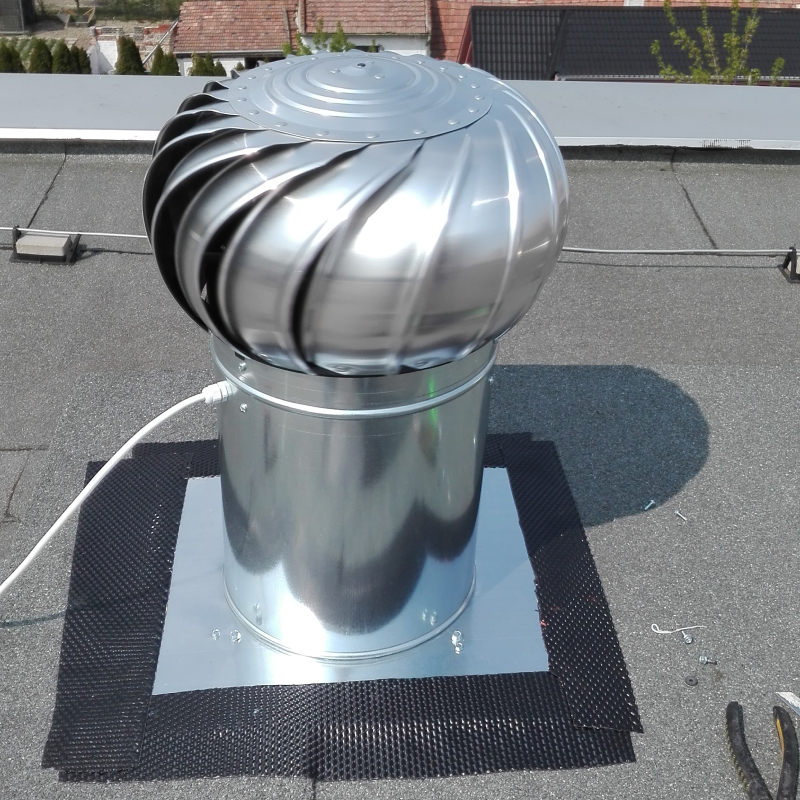

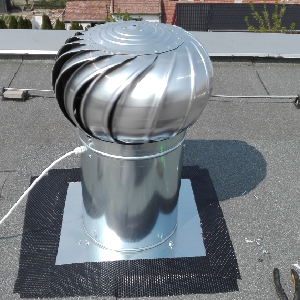

Systém je dodávaný ako stavebnica – hlavica, tubus s motorickým pohonom, základňa. Dĺžka tubusu a veľkosť základne je možné prispôsobiť požiadavkám zákazníka. Na jednotlivé komponenty je vydané prehlásenie o zhode. Systém možno použiť do extrémne vlhkého prostredia. Zariadenie slúži výhradne k odvodu vzduchu, nie je možné použiť na odvod spalín z tuhých palív a kanalizačných výparov.
